Doric Lenses (カナダ製)
Doricファイバーフォトメトリーシステム
ファイバーフォトメトリーをQ＆Aで分かりやすく紹介解説された製品資料です。
お客様のアプリケーションに合わせたシステムを構成するためのヒントを載せております。
Doricファイバーフォトメトリーシステム｜2か所 GCaMP等吸収点 + GCaMP励起（405nm + 465nm）
Doric 2-site Fiber Photometry System - GCaMP Isosbestic and Functional Excitations
Doric社製、2か所計測ファイバーフォトメトリーシステムは、405nm LED光源でGCaMPの等吸収点（アイソベストポイント）を励起し、465nm LED光源でGCaMPを励起して、1か所につきそれぞれの蛍光を１つのフォトディテクターで測定します。
付属の専用ソフトウェア（Doric Neuroscience Studio）を使用して、ロックインまたはインターリーヴ方式でデータ取得し、解析することができます。
2か所間の距離は固定または可変のいずれでも構成可能です。下記構成は2か所間の距離が調整できるものです。
蛍光ミニキューブをiFMCタイプまたはFMCタイプにすることでLED光源を外部接続にすることにより価格を下げることも可能です。
このシステムの主要構成機器は次のとおりです。（機器単品での販売もしております）
- ファイバーフォトメトリーコンソール（Doric Neuroscience Studio Software（制御・解析ソフト）付属）
- 2チャンネル LED光源ドライバー

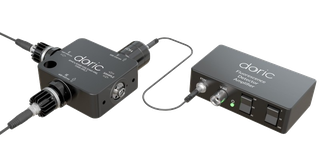

- LED光源, フォトディテクター内蔵 4ポート蛍光ミニキューブ x2個
- フォトディテクターアンプ
- ピッグテールタイプ 電動アシスト付き 2x2 光ファイバーロータリージョイント
- ロータリージョイント用ホルダー
- ブランチング光ファイバーパッチコード
- 単心光ファイバーカニューラ
- 電気ケーブル類
＜オプション＞ - ファイバーフォトメトリー専用ラック
- 単心光ファイバーカニューラホルダー（カニューラを挿入中にも計測することができます）
- トラッキングカメラ（フォトメトリーデータと同期することが可能です）
蛍光ミニキューブのタイプについて
上記の構成図はilFMCタイプでの構成ですが、下記に記載の別タイプでの構成も可能です。
計測するシグナルは同じですが、LED光源の接続方法、フォトディテクターの設置箇所、ロータリージョイントの設置箇所などが異なるため、それぞれにメリット・デメリットがあります。
お客様のご用途に合わせた構成をご提案させていただきますので、ご不明な点がございましたら、ご遠慮なくお問い合わせください。
|
これらの写真は、この構成用のモデルではないこともあります。
主要構成機器
ファイバーフォトメトリーコンソール
Doric Neuroscience Studioソフトウェアを使用して、光源の制御とフォトディテクターによる蛍光データの収集を制御する装置です。
蛍光ミニキューブ
光源からの励起光をサンプルに届け、サンプルからの蛍光をフォトレシーバーに届ける装置です。使用される蛍光色素の種類や数によって様々なタイプを用意しております。
光ファイバー出力LED光源・ドライバー
励起用の光ファイバー出力LED光源とドライバーです。コンソールで制御することができます。
ファイバーフォトメトリーフォトディテクター
微小な蛍光を測定するフォトレシーバーやPMTです。コンソールにてリアルタイムで受光状態がわかります。
ピッグテール光ファイバーロータリージョイント
ファイバーフォトメトリーに最適なピッグテールタイプの光ファイバーロータリージョイントです。
光ファイバーカニューラ
光ファイバーかニューラは光源からの光を細胞や脳内に届けるとともに、蛍光を受光する機能を持っています。
