ファイバーフォトメトリーをQ＆Aで分かりやすく紹介解説された製品資料です。

お客様のアプリケーションに合わせたシステムを構成するためのヒントを載せております。


Doric ファイバーフォトメトリーシステム｜１か所 GCaMP等吸収点 + GCaMP励起（405nm + 465nm）

Doric 1-site Fiber Photometry System - GCaMP Isosbestic and Functional Excitations - 405 and 465 nm

Doric社製、1か所計測ファイバーフォトメトリーシステムは、405nm LED光源でGCaMPの等吸収点（アイソベストポイント）を励起し、465nm LED光源でGCaMPを励起して、それぞれの蛍光を１つのフォトディテクターで測定します。
付属の専用ソフトウェア（Doric Neuroscience Studio）を使用して、ロックインまたはインターリーヴ方式でデータ取得し、解析することができます。

このシステムの主要構成機器は次のとおりです。（機器単品での販売もしております）

  • ファイバーフォトメトリーコンソール（Doric Neuroscience Studio Software（制御・解析ソフト）付属）
  • 2チャンネル LED光源ドライバー
  • LED光源, フォトディテクター内蔵 4ポート蛍光ミニキューブ
  • フォトディテクターアンプ
  • ピッグテールタイプ 1x1 光ファイバーロータリージョイント
  • ロータリージョイント用ジンバルホルダー（ライミス社製ポスト付属）
  • 単心光ファイバーパッチコード
  • 単心光ファイバーカニューラ
  • 電気ケーブル類
    ＜オプション＞
  • ファイバーフォトメトリーラック（構成機器を搭載できるラックです。移動に便利です）
  • 単心光ファイバーカニューラホルダー（カニューラを挿入中にも計測することができます）
  • トラッキングカメラ（フォトメトリーデータと同期することが可能です）

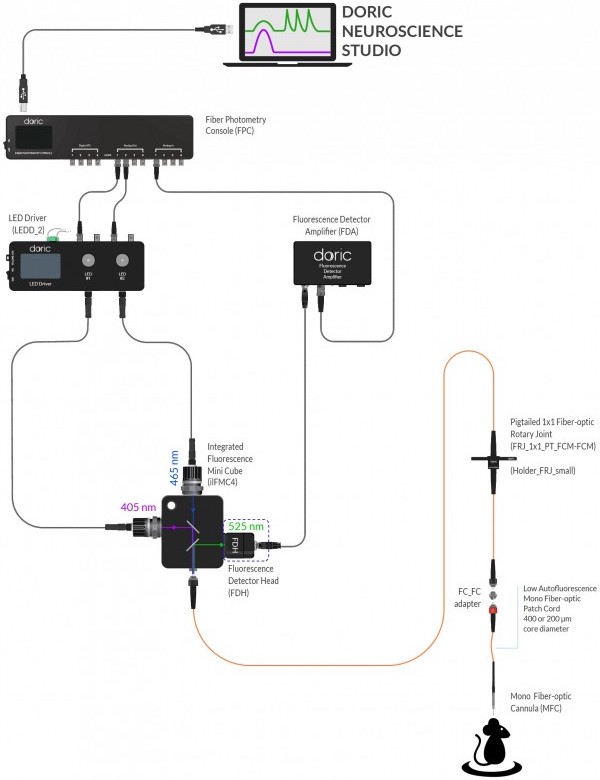

1-site Fiber Photometry System - GCaMP Isosbestic and Functional Excitations - 405nm and 465 nm
1-site Fiber Photometry System - GCaMP Isosbestic and Functional Excitations - 405nm and 465 nm

蛍光ミニキューブのタイプについて



上記の構成図はilFMCタイプでの構成ですが、下記に記載の別タイプでの構成も可能です。
計測するシグナルは同じですが、LED光源の接続方法、フォトディテクターの設置箇所、ロータリージョイントの設置箇所などが異なるため、それぞれにメリット・デメリットがあります。
お客様のご用途に合わせた構成をご提案させていただきますので、ご不明な点がございましたら、ご遠慮なくお問い合わせください。

モデル LED光源 フォトディテクター ロータリージョイント メリット・デメリット
ilFMC 内蔵 内蔵 外部接続 高感度（FMC比）。光ファイバーパッチコードおよび電気ケーブル類が最小限で済むため、シンプルで損失の少ない構成が可能。LED光源単体での使用不可。
iFMC 外部接続 内蔵 外部接続

高感度（FMC比）。LED光源はパッチコード接続のため接続損失あり。LED光源単体での使用可能なため、光刺激の構成などにも流用可能。

FMC 外部接続 外部接続 外部接続

拡張性が高い。LED光源単体での使用可能なため、光刺激の構成などにも流用可能。
LED光源はパッチコード接続のため接続損失あり。フォトディテクターはケーブル接続のため感度が低下（ilFMC,iFMC比）

RFMC 内蔵 内蔵 一体型 高感度（FMC比）。本体が回転するため、ロータリージョイントを使用した構成で発生する回転ノイズがない。本体が大型化。価格が高くなる。
ilFMC（LED内蔵, PD内蔵）
ilFMC（LED内蔵, PD内蔵）
FMC（LED外部接続, PD外部接続）
FMC（LED外部接続, PD外部接続）

これらの写真は、この構成用のモデルではないこともあります。

iFMC（PD内蔵, LEDは外部接続）
iFMC（PD内蔵, LEDは外部接続）
RFMC（LED内蔵, PD内蔵）
RFMC（LED内蔵, PD内蔵）

主要構成機器

ファイバーフォトメトリーコンソール

Doric Neuroscience Studioソフトウェアを使用して、光源の制御とフォトディテクターによる蛍光データの収集を制御する装置です。

蛍光ミニキューブ

光源からの励起光をサンプルに届け、サンプルからの蛍光をフォトレシーバーに届ける装置です。使用される蛍光色素の種類や数によって様々なタイプを用意しております。


光ファイバー出力LED光源・ドライバー

励起用の光ファイバー出力LED光源とドライバーです。コンソールで制御することができます。

ファイバーフォトメトリーフォトディテクター

微小な蛍光を測定するフォトレシーバーやPMTです。コンソールにてリアルタイムで受光状態がわかります。


ピッグテール光ファイバーロータリージョイント

ファイバーフォトメトリーに最適なピッグテールタイプの光ファイバーロータリージョイントです。

光ファイバーカニューラ

光ファイバーかニューラは光源からの光を細胞や脳内に届けるとともに、蛍光を受光する機能を持っています。
